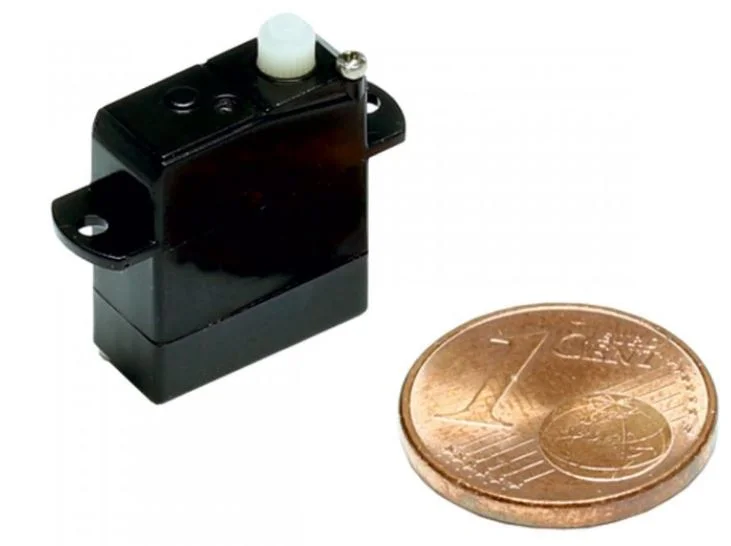

MASTER Servo DS 206
Sub Microservo Digital für niedrige Spannung und für kleine Modelle.

Technische Daten
Betriebsspannung = 3.7 .. 4.2V
Stellkraft = 80g
Stellzeit = 0,05s @ 60°
Länge = 13.5 mm
Breite = 6.0 mm
Höhe = 16.0 mm
Gewicht = 1.7 g

Kunststoffgetriebe
Digital LV (Low Volt) Servo
Steckersystem 3P JST 1.00

MASTER Servo DS 208
Sub Microservo Digital für niedrige Spannung und für kleine Flugmodelle bis etwa 60g.

Technische Daten
Betriebsspannung = 2,8 .. 4,2V
Stellkraft = 0,1 / 0,2 kg
Stellzeit = 0,09 / 0,07s @ 45°
Breite = 6,0 mm
Länge = 13,0 mm
Höhe = 16,0 mm
Gewicht = 1,7 g

Kunststoffgetriebe
Digital LV (Low Volt) Servo
Steckersystem 3P JST 1.25

MASTER Servo S308 (JR Uni Stecker)
Sub Micro Servo für sehr kleine Flugmodelle bis etwa 100g. Mit JR/Uni Standardstecker

Technische Daten
Betriebsspannung = 3,5 .. 5V
Stellkraft = 0,5 / 0,6kg
Stellzeit = 0,07 / 0,06s @ 45°
Breite = 8,0mm
Länge = 16,0mm
Höhe = 17,0mm
Gewicht = 2,5g

25 Zähne

Analog-Servo
Kunststoffgetriebe
Anschlusskabel 3-polig JR/Uni Standard
Inkl. verschiedene Steuerscheiben/Hebel, Schrauben

MASTER Servo DS 2312
Dieses Servo ist die digitale Variante unseres beliebten S2112.

Technische Daten
Betriebsspannung = 4,8 .. 6,0V
Stellkraft = 1,8 .. 2,1kg
Stellzeit = 0,07 / 0,06s @ 45°
Breite = 12,0mm
Länge = 23,0mm
Höhe = 25,0mm
Gewicht = 9,0g

20 Zähne

Digital-Servo
Kunststoffgetriebe
Anschlusskabel 3-polig JR/Futaba Uni
Inkl. verschiedene Steuerscheiben/Hebel, Schrauben

MASTER Servo DS 2312 MG
Baugleich mit DS2312 jedoch mit Metallgetriebe.

Technische Daten
Betriebsspannung = 4,8 -6,0V
Stellkraft = 1,8/ 2,1kg
Stellzeit = 0,09 / 0,07s @ 45°
Länge = 23,0mm
Breite = 12,0mm
Höhe = 25,0mm
Gewicht = 13,0g

20 Zähne


Digital-Servo
Metallgetriebe
Anschlusskabel 3-polig JR/Futaba Uni
Inkl. verschiedene Steuerscheiben/Hebel, Schrauben

MASTER Servo DS2408
Besonders hochwertiges 9g Servo ideal auch als Flächenservo für kleinere bis mittlere Segler, robustes Titangetriebe und Glockenankermotor (Coreless Motor).

Technische Daten
Betriebsspannung = 4,8 -6,0V
Stellkraft = 1,4 / 1,9kg
Stellzeit = 0,09 / 0,07s @ 45°
Breite = 8,0mm
Länge = 24,0mm
Höhe = 24,0mm
Gewicht = 9,5g

Digital-Servo
Titangetriebe
2 Kugellager
Glockenanker Motor
Anschlusskabel 3-polig JR/Futaba Uni
Inkl. verschiedene Steuerscheiben/Hebel, Schrauben

MASTER Servo DS2408 HV
Besonders hochwertiges 9g Servo ideal auch als Flächenservo für kleinere bis mittlere Segler, robustes Titangetriebe und Glockenankermotor (Coreless Motor). Hochvolt (HV) Version, kann z.B. direkt über einen 2S (7,4V) LiPo Akku betrieben werden.

Technische Daten
Betriebsspannung = 6,0 -7,4V
Stellkraft = 2,0 / 2,6kg
Stellzeit = 0,07 / 0,05s @ 45°
Breite = 8,0mm
Länge = 24,0mm
Höhe = 24,0mm
Gewicht = 9,5g

Digital-Servo
Titangetriebe
2 Kugellager
Glockenanker Motor
Anschlusskabel 3-polig JR/Futaba Uni
Inkl. verschiedene Steuerscheiben/Hebel, Schrauben

MASTER Servo S702
Micro Servo Servo für kleine Flugmodelle sowie Hallenflug bis etwa 150g. Ausgestattet mit einem Glockenanker Motor (Coreless Motor).

Technische Daten
Betriebsspannung = 4,8 -6,0V
Stellkraft = 0,45 / 0,55kg
Stellzeit = 0,08 / 0,06s @ 45°
Breite = 8,0mm
Länge = 20,0mm
Höhe = 22,0mm
Gewicht = 4,5g
25 Zähne


Analog-Servo
Kunststoffgetriebe
Glockenanker Motor
Anschlusskabel 3-polig JR/Futaba Uni
Inkl. verschiedene Steuerscheiben/Hebel, Schrauben

MASTER Servo DS708
Unser beliebtes 4-Gramm Servo jetzt in digitaler Ausführung mit neuentwickelter Elektronik und Glockenankermotor (Coreless Motor). Ideal für kleine Flugmodelle bis 200g wie z.B. Hallenflug.

Technische Daten
Betriebsspannung = 4,8 -6,0V
Stellkraft = 0,5 / 0,6kg
Stellzeit = 0,07 / 0,06s @ 45°
Breite = 8,0mm
Länge = 20,0mm
Höhe = 22,0mm
Gewicht = 4,5g

Digital-Servo
Kunststoffgetriebe
Glockenanker Motor
Anschlusskabel 3-polig JR/Futaba Uni
Inkl. verschiedene Steuerscheiben/Hebel, Schrauben

MASTER Servo S2009
Weltbekanntes 9-Gramm Micro Servo für kleine Flugmodelle mit erweitertem Spannungsbereich und extremer Stellgenauigkeit.

Technische Daten
Betriebsspannung = 3,7 -7,4V
Stellkraft = 1,5 / 2,0kg
Stellzeit = 0,14 / 0,12s @ 45°
Breite = 9,0mm
Länge = 24,0mm
Höhe = 27,0mm
Gewicht = 9,5g

Analog-Servo
Kunststoffgetriebe
Anschlusskabel 3-polig JR/Futaba Uni
Inkl. verschiedene Steuerscheiben/Hebel, Schrauben

MASTER Servo S2112
Das MASTER S2112 ist das ideale Servo der 9 Gramm Klasse - gut geeignet für nahezu alle Multiplex Modelle oder als Flächenservo in leichten Seglern, auch als Standardservo für kleinere Elektromodelle.

Technische Daten
Betriebsspannung = 4,8 -6,0V
Stellkraft = 1,6 / 2,1kg
Stellzeit = 0,11 / 0,09s @ 45°
Breite = 12,0mm
Länge = 23,0mm
Höhe = 25,0mm
Kabellänge = 180mm
Gewicht = 9,0g

20 Zähne

Analog Servo
Kunststoffgetriebe
Anschlusskabel 3-polig JR/Futaba Uni
Inkl. verschiedene Steuerscheiben/Hebel, Schrauben

MASTER Servo S2813
Kompaktes Servo in Midi Größe für Flugmodelle bis etwa 3kg.

Technische Daten
Betriebsspannung = 4,8 -6,0V
Stellkraft = 2,7 / 3,0kg
Stellzeit = 0,10 / 0,08s @ 45°
Breite = 13,0mm
Länge = 28,0mm
Höhe = 30,0mm
Gewicht = 16,0g

40 Zähne


Analog Servo
Kunststoffgetriebe
Anschlusskabel 3-polig JR/Futaba Uni
Inkl. verschiedene Steuerscheiben/Hebel, Schrauben

MASTER Servo DS2813
Kompaktes Servo in Midi Größe mit robustem Metallgetriebe für Flugmodelle bis etwa 3kg. Wie Servo S2813 jedoch in digitaler Ausführung.

Technische Daten
Betriebsspannung = 4,8 -6,0V
Stellkraft = 3,0 / 3,5kg
Stellzeit = 0,10 / 0,08s @ 45°
Breite = 13,0mm
Länge = 28,0mm
Höhe = 30,0mm
Gewicht = 17,5g

40 Zähne

Digital-Servo
Metallgetriebe
Anschlusskabel 3-polig JR/Futaba Uni
Inkl. verschiedene Steuerscheiben/Hebel, Schrauben

MASTER Servo DS3010
Flächenservo der beliebten 10mm Baugröße mit ausgezeichnetem Preis-Leistungsverhältnis. Gehäuse aus hochfestem, faserverstärktem Kunststoff. Als Sonderzubehör sind spezielle Servohalterungen für den einfachen Einbau in Tragflächen lieferbar.

Technische Daten
Betriebsspannung = 4,8 -6,0V
Stellkraft = 4,8 / 5,8kg
Stellzeit = 0,12 / 0,10s @ 45°
Breite = 10,0mm
Länge = 30,0mm
Höhe = 35,5mm
Gewicht = 22g

Digital-Servo
Titan Metallgetriebe
Kugellager
Anschlusskabel 3-polig JR/Futaba Uni
Inkl. verschiedene Steuerscheiben/Hebel, Schrauben

Sonderzubehör
Servohalterung 30x36mm, # C8782

MASTER Servo DS3010 HV
Flächenservo der beliebten 10mm Baugröße mit ausgezeichnetem Preis-Leistungsverhältnis. Gehäuse aus hochfestem, faserverstärktem Kunststoff. Baugleich mit unserem DS3010 jedoch als Hochvolt (HV) Version. Als Sonderzubehör sind spezielle Servohalterungen für den einfachen Einbau in Tragflächen lieferbar.

Technische Daten
Betriebsspannung = 6,0 .. 8,4V
Stellkraft = 6,8 / 7,8kg
Stellzeit = 0,09 / 0,07s @ 45°
Breite = 10,0mm
Länge = 30,0mm
Höhe = 35,5mm
Gewicht = 22g

Digital-Servo
Titan Metallgetriebe
Kugellager
Anschlusskabel 3-polig JR/Futaba Uni
Inkl. verschiedene Steuerscheiben/Hebel, Schrauben

Sonderzubehör
Servohalterung 30x36mm, # C8782

MASTER Servo DS3011 HV
Unser Flaggschiff Flächenservo brilliert mit Spitzenqualität, Leistung und maximaler Flexibilität. Dank Wide-Range HV Technologie ist es von 4,8V - 8,4V einsetzbar. Als Sonderzubehör sind spezielle Servohalterungen für den einfachen Einbau in Tragflächen lieferbar.

Technische Daten
Betriebsspannung = 4,8 .. 8,4V
Stellkraft = 6,5 / 8,5kg
Stellzeit = 0,09 / 0,06s @ 45°
Breite = 10,0mm
Länge = 30,0mm
Höhe = 35,5mm
Gewicht = 29g

Digital HV Servo
Gefrästes Alugehäuse
Titan Metallgetriebe
Doppelt kugelgelagert
Anschlusskabel JST / Uni

Sonderzubehör
Servohalterung 30x36mm, # C8782

MASTER Servo DS3012
Das Allround Midi Servo wie es in vielen unserer Flugmodelle bis ca. 3kg seit Jahren eingesetzt wird, schmale Baugröße mit nur 12mm Breite.

Technische Daten
Betriebsspannung = 4,8 -6,0V
Stellkraft = 3,0 / 3,5kg
Stellzeit = 0,10 / 0,08s @ 45°
Breite = 12,0mm
Länge = 30,0mm
Höhe = 32,0mm
Gewicht = 17g

25 Zähne

Digital Servo
Kunststoffgetriebe
Anschlusskabel JST / Uni
Kabellänge ca. 250mm

MASTER Servo DS3012 MG
Das Allround Midi Servo wie es in vielen unserer Flugmodelle bis ca. 3kg seit Jahren eingesetzt wird, schmale Baugröße mit nur 12mm Breite. Baugleich mit DS3012 jedoch mit Metallgetriebe ausgerüstet.

Technische Daten
Betriebsspannung = 4,8 -6,0V
Stellkraft = 3,0 / 3,5kg
Stellzeit = 0,10 / 0,08s @ 45°
Breite = 12,0mm
Länge = 30,0mm
Höhe = 32,0mm
Gewicht = 17g

25 Zähne

Digital Servo
Metallgetriebe
Anschlusskabel JST / Uni
Kabellänge ca. 250mm

MASTER Servo DS3615
Leistungsstarkes, schnelles 15mm Midi Servo wie es in Kunstflugmodellen, Jetmodellen und Helicopter häufig zum Einsatz kommt.

Technische Daten
Betriebsspannung = 4,8 -6,0V
Stellkraft = 7,0 / 8,5kg
Stellzeit = 0,08 / 0,07s @ 45°
Breite = 15,0mm
Länge = 36,0mm
Höhe = 30,0mm
Gewicht = 26,0g

Digital-Servo
Titan Metallgetriebe
Glockenanker Motor
Kugellager
Anschlusskabel 3-polig JR/Futaba Uni
Inkl. verschiedene Steuerscheiben/Hebel, Schrauben

MASTER Servo S4020
Standardservo mit Kugellager und robustem Kunststoffgetriebe. Das preisgünstige Allround-Servo für Flug, Auto und Schiff.

Technische Daten
Betriebsspannung = 4,8 -6,0V
Stellkraft = 5,0 / 6,0kg
Stellzeit = 0,10 / 0,09s @ 45°
Breite = 20,0mm
Länge = 40,0mm
Höhe = 38,0mm
Gewicht = 37,0g

25 Zähne

Analog Servo
Kunststoffgetriebe
Kugellager
Anschlusskabel 3-polig JR/Futaba Uni
Inkl. verschiedene Steuerscheiben/Hebel, Schrauben

MASTER Servo DS4020
Standardservo mit Kugellager und robustem Kunststoffgetriebe. Das preisgünstige Allround-Servo für Flug, Auto und Schiff. Wie Servo S4020 jedoch in Digitaler Ausführung.

Technische Daten
Betriebsspannung = 4,8 -6,0V
Stellkraft = 5,0 / 6,0kg
Stellzeit = 0,10 / 0,09s @ 45°
Breite = 20,0mm
Länge = 40,0mm
Höhe = 38,0mm
Gewicht = 37,0g

25 Zähne

Digital-Servo
Kunststoffgetriebe
Kugellager
Anschlusskabel 3-polig JR/Futaba Uni
Inkl. verschiedene Steuerscheiben/Hebel, Schrauben

MASTER Servo DS6020 MG
Schnelles 11-kg Servo in Standardgröße mit 6-fach verschraubtem Gehäuse und robustem Metallgetriebe.

Technische Daten
Betriebsspannung = 4,8 -6,0V
Stellkraft = 9,5 / 11,0kg
Stellzeit = 0,10 / 0,08s @ 45°
Breite = 20,0mm
Länge = 40,0mm
Höhe = 40,0mm
Gewicht = 56g

Digital-Servo
Metallgetriebe
Kugellager
Anschlusskabel 3-polig JR/Futaba Uni
Inkl. verschiedene Steuerscheiben/Hebel, Schrauben

MASTER Servo DS6030 TG
Hochleistungsservo in Standardgröße für mittlere bis größere R/C Modelle, 6-fach verschraubtes Gehäuse, Gehäusemittelteil aus Aluminium und Getriebe aus Titan.

Technische Daten
Betriebsspannung = 4,8 -6,0V
Stellkraft = 8,5 / 10,0kg
Stellzeit = 0,10 / 0,08s @ 45°
Breite = 20,0mm
Länge = 40,0mm
Höhe = 45,0mm
Gewicht = 55,0g

Digital-Servo
Titan Metallgetriebe
Kugellager
Anschlusskabel 3-polig JR/Futaba Uni
Inkl. verschiedene Steuerscheiben/Hebel, Schrauben

MASTER Servo DS6040
Hochleistungsservo in Standardgröße für mittlere bis größere R/C Modelle, 6-fach verschraubtes Gehäuse, Gehäusemittelteil aus Aluminium und Getriebe aus Titan. Baugleich mit Servo DS6030 TG jedoch mit höherer Stellkraft bei etwas reduzierter Stellgeschwindigkeit.

Technische Daten
Betriebsspannung = 4,8 -6,0V
Stellkraft = 14,0 / 16,5kg
Stellzeit = 0,14 / 0,11s @ 45°
Breite = 20,0mm
Länge = 40,0mm
Höhe = 45,0mm
Gewicht = 55,0g

Digital-Servo
Titan Metallgetriebe
Kugellager
Anschlusskabel 3-polig JR/Futaba Uni
Inkl. verschiedene Steuerscheiben/Hebel, Schrauben

MASTER Servo DS8020 MG
Kräftiges 13-kg Servo in Standardgröße mit 6-fach verschraubtem Gehäuse und robustem Metallgetriebe.

Technische Daten
Betriebsspannung = 4,8 -6,0V
Stellkraft = 10,5 / 13,0kg
Stellzeit = 0,14 / 0,10s @ 45°
Breite = 20,0mm
Länge = 40,0mm
Höhe = 45,0mm
Gewicht = 55,0g

Digital-Servo
Metallgetriebe
Kugellager
Anschlusskabel 3-polig JR/Futaba Uni
Inkl. verschiedene Steuerscheiben/Hebel, Schrauben

MASTER Servo DS8040
Das MASTER Servo DS8040 ist ein robustes und zuverlässiges 20kg Servo.

Technische Daten
Betriebsspannung: 4,8 .. 6,0V
Stellmoment: 4,8V - 17,3kgcm
Stellmoment: 6,0V - 20,3kgcm
Stellgeschwindigkeit: 4,8V - 0,16s / 60°
Stellgeschwindigkeit: 6,0V - 0,14s / 60°
Länge: 40,5mm
Breite: 20,2mm
Höhe: 38,0mm
Gewicht: 62g

25 Zähne

Produktmerkmale
* Digital Servo
* Robustes Alu/Kunststoffgehäuse
* 2-fach kugelgelagert
* Metallgetriebe TiCN + Messing
* Verschleißarmes Potentiometer
* Anschlusskabel JR / Universal

Lieferumfang
Servo MASTER DS8040
Servohebel
Befestigungsmaterial

MASTER Servo DS 2312 TG
Hochwertiges, schnelles Digitalservo im Alugehäuse für anspruchsvolle Anwendungen.

Für viele 300 und 450er Helis als Taumelscheibenservo oder Heckservo und natürlich auch für Flächenmodelle geeignet.

Zum Beispiel:

SAB Goblin RAW 420 Buddy 380
Align Trex 450 300 470
Mikado Logo 480
Goosky RS4 Omphobby M4

und viele mehr!

Technische Daten
Betriebsspannung = 5 .. 8.4V
Stellkraft = 10.5kg @ 8.4V
Stellzeit = 0,07s @ 8.4V
Frequzenz = 1520us / 330hz
Länge = 23.0mm
Breite = 12.0mm
Höhe = 26.5mm
Gewicht = 22g

Digital Servo
Metallgetriebe Titan
Gehäuse komplett Alu CNC gefräst
Doppelt kugelgelagert
Coreless Motor (Glockenanker Motor)
Anschlusskabel Uni 3-polig JR/Futaba Uni
Inkl. Anlenkhebel, Schrauben

MASTER Servo DS2305
Hochwertiges, kleines Digitalservo im Alugehäuse mit Metallgetriebe.

Nur 6mm breit! Perfekt auch für F3K Modelle!

Technische Daten
Betriebsspannung = 3.5 ~ 8.4V
Stellkraft = 2.5kg @ 7.4V
Stellzeit = 0,08s @ 7.4V
Frequenz = 1520µs / 330hz
Länge = 23.0mm
Breite = 6.0mm
Höhe = 21mm
Gewicht = 8g

Gehäuse komplett Alu / CNC (schwarz eloxiert)
Coreless Motor
Metallgetriebe
2 Kugellager

MASTER Servo DS2306
Hochwertiges, kleines Digitalservo im Alugehäuse mit Metallgetriebe.

Nur 6mm breit! Perfekt auch für F3K Modelle!

Technische Daten
Betriebsspannung = 3.5 ~ 8.4V
Stellkraft = 2.7kg @ 7.4V
Stellzeit = 0,10s @ 7.4V
Frequenz = 1520µs / 330hz
Länge = 23.0mm
Breite = 6.0mm
Höhe = 25mm
Gewicht = 9g

Gehäuse komplett Alu / CNC (schwarz eloxiert)
Metallgetriebe
2 Kugellager
Coreless Motor

MASTER Servo DS3815 HV
Leistungsstarkes, schnelles 15mm Midi Servo wie es in Kunstflugmodellen, Jetmodellen und Helicopter häufig zum Einsatz kommt.

Technische Daten
Betriebsspannung = 4.8 - 8.4V
Stellkraft = 22kg @ 7.4V
Stellzeit = 0.08s @ 60° / 8.4V
Betriebsfrequenz = 1520μs/330hz
Betriebswinkel = ±63°@800μs-2200μs
Breite = 15.0mm
Länge = 35.5mm
Höhe = 30.0mm
Gewicht = 43g

Digital Servo
Komplett Alu Gehäuse CNC gefräst
Metallgetriebe (Stahl)
Abtriebswelle 25Z
Glockenanker Motor (Coreless)
Kugellager (2)
Anschlusskabel 3-polig JR/Futaba Uni
Inkl. verschiedene Steuerscheiben/Hebel, Schrauben

MASTER Servo DS8050 HV
Premium Servo mit 32kg Stellkraft in Standardgröße für anspruchsvolle Anwendungen. Kraftvoll, präzises und zverlässig.

Ideales Servo für größere Flächenmodelle.

Für viele 600, 700 und 800er Helis als Taumelscheibenservo und Heckservo geeignet.

Zum Beispiel:

Goblin SAB 700er RAW oder Maverick

Align Trex 700 und 800er TB70

Mikakdo Logo700 800

und viele mehr!

Technische Daten
Betriebsspannung = 6,0 .. 8,4V
Stellkraft = 28,0 .. 32kg
Stellzeit = 0,12s .. 0,09s @45°
Breite = 20,0mm
Länge = 40,0mm
Höhe = 38,0mm
Gewicht = 73g
Temperatur / Arbeitsbereich = -15°C bis +70°C
Drehbereich = 110° +/- 5°
Impulsbreite = 900 - 2100µS
Arbeitsfrequenz = 1520µS / 333hz

Digital-Servo
Glockenanker Motor (Coreless)
Wasserdicht IP67
Gehäuse komplett Alu CNC gefräst
Getriebe Stahl
Abtrieb 25 Zähne
Kugellager (2)
Anschlusskabel 3-polig JR / Futaba / Uni
Inkl. verstärkte Kunststoffhebel und Befestigungsmaterial

Sonderzubehör (empfohlen)
Servohebel Alu HD 45mm (25Z), # C9350
Servohebel Alu HD 95mm (25Z), # C9351

Servohebel Alu CNC 45mm (25Z)
Hochwertiger CNC Aluminum Servohebel mit Aufnahme 25 Zähne passend für Servos der Hersteller:

- MASTER
- Futaba
- Savöx
- Align u.a.

Durch die Klemmschraube am Abtrieb wird eine sehr stabile formschlüssige Verbindung zwischen Servo und Servohebel erreicht, die absolute Spielfreiheit garantiert.

Produktmerkmale
Material = Aluminium 6061-T6, CNC gefräst, eloxiert
Materialstärke = 6.5mm (Mitte) bzw. 4.0mm (Arme)
Gesamtbreite = ca. 55mm
Lochabstand aus der Mitte = 20mm - 28mm - 36mm - 44mm
Gewicht = 5g

Servohebel Alu CNC 95mm (25Z)
Hochwertiger MASTER Aluminum Servohebel mit Aufnahme 25 Zähne passend für Servos der Hersteller:

- MASTER
- Futaba
- Savöx
- Align u.a.

Durch die Klemmschrauben am Abtrieb wird eine sehr stabile formschlüssige Verbindung zwischen Servo und Servohebel erreicht, die absolute Spielfreiheit garantiert.

Produktmerkmale
Material = Aluminium 6061-T6, CNC gefräst, eloxiert
Materialstärke = 6.5mm (Mitte) bzw. 4.0mm (Arme)
Gesamtbreite = 95mm
Lochabstand aus der Mitte = 20mm - 32mm - 40mm - 47mm
Gewicht = 11g
